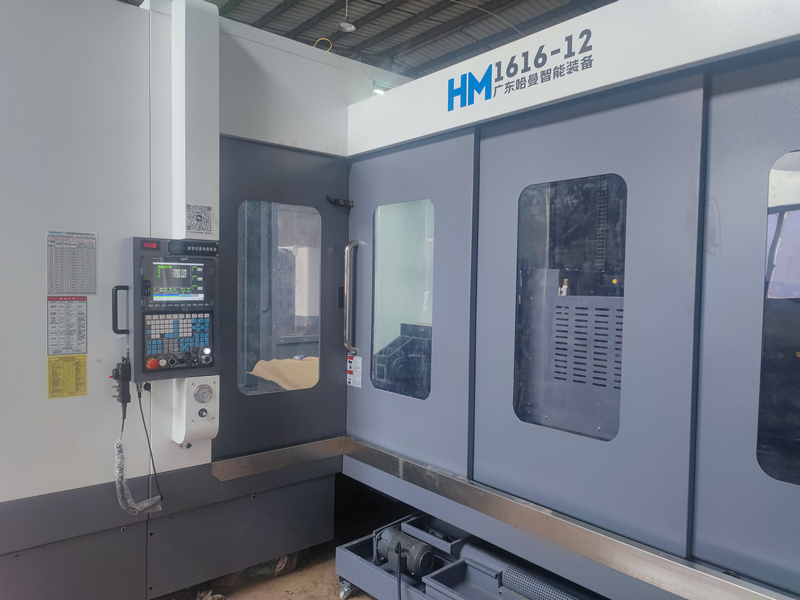

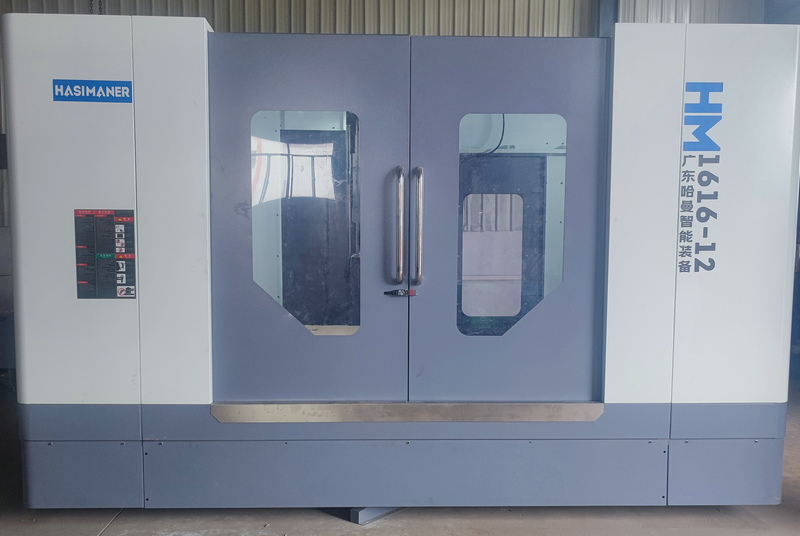

HM-1612-16卧式重型深孔钻机床
HM-1612-16数控深孔钻床技术参数表机床技术参数序号项目内容1钻孔直径范围φ3.0～φ35mm2钻孔最大深度1600mm3工作台尺寸18001200mm4工作台承重12吨5机床重量14吨6机床尺寸596042703025mm7三轴行程工作台X: 1600mm立柱Y: 1200mm进给Z: 1600mm8主轴调速范围（无级）0-6000r/min9刀具进给速度范围（无级）0～300mm/min
HM-1612-16数控深孔钻床技术参数表机床技术参数序号项目内容1钻孔直径范围φ3.0～φ35mm2钻孔最大深度1600mm3工作台尺寸18001200mm4工作台承重12吨5机床重量14吨6机床尺寸596042703025mm7三轴行程工作台X: 1600mm立柱Y: 1200mm进给Z: 1600mm8主轴调速范围（无级）0-6000r/min9刀具进给速度范围（无级）0～300mm/min
机床技术参数 | ||||||
序号 | 项目 | 内容 | ||||
1 | 钻孔直径范围 | φ3.0～φ35mm | ||||
2 | 钻孔最大深度 | 1600mm | ||||
3 | 工作台尺寸 | 1800×1200mm | ||||
4 | 工作台承重 | 12吨 | ||||
5 | 机床重量 | 14吨 | ||||
6 | 机床尺寸 | 5960×4270×3025mm | ||||
7 | 三轴行程 | 工作台X: 1600mm | 立柱Y: 1200mm | 进给Z: 1600mm | ||
8 | 主轴调速范围（无级） | 0-6000r/min | ||||
9 | 刀具进给速度范围（无级） | 0～300mm/min （非限制性参数） | ||||
10 | 快移速度 | 0-5000mm/min | ||||
11 | 主轴电机功率 | 11/15KW | ||||
12 | 三轴伺服电机功率 | X：3.0KW | Y：3.0KW | Z：2.0KW | ||
13 | 油泵功率 | 5.5KW*1台 | 4.0KW*2台 | |||
14 | 机床总功率 | 33KW | ||||
15 | 切削油压力 | 10Mpa（100KG/cm2） | ||||
16 | 切削油箱容量 | 600L | ||||
17 | 主轴轴数 | 1轴 | ||||
18 | 孔径精度 | IT8～IT11 | ||||
19 | 孔的表面粗糙度 | Ra ≤3.2μm | ||||
20 | 孔轴线对基准的偏斜 | 0.25-0.40/1000（S45#，∮10mm） | ||||
21 | 过滤精度 | 20μm | ||||
22 | 工作台T型槽 | 国标32 | ||||
23 | 跟刀架轴承 | 6010 | 跟刀架数量： | 3 个 | ||
24 | 排屑机功率KW | 0.75 | ||||
25 | 循环油泵电机KW | 1.5 | ||||
26 | 油温控制系统功率 | 3P | ||||
27 | 主轴内孔偏摆精度 | 0.001mm | ||||
